2.3 卷积网络

2.3.1 CNN 卷积神经网络 〔图：DCN〕

2.3.1 CNN

2.3.1 CNN

一句话

用一个小卷积核在图上滑动，每个输出只看输入的一小块，同一个卷积核在全图共享；一层层堆叠，从边缘、纹理逐步组合成部件和物体。

卷积运算：输出通道 c_out 在位置 (i, j) 的值，是输入在该位置 k×k 邻域内、所有输入通道上的加权和：

$$Y[c_{\text{out}}, i, j] = b[c_{\text{out}}] + \sum_{c_{\text{in}}}\sum_{u=0}^{k-1}\sum_{v=0}^{k-1} W[c_{\text{out}}, c_{\text{in}}, u, v]\cdot X[c_{\text{in}},\ i\cdot s+u,\ j\cdot s+v]$$

输出尺寸（输入 H、卷积核 k、步长 s、补零 p，不膨胀；膨胀率为 d 时把 k 换成 d(k − 1) + 1）：

$$H_{\text{out}} = \left\lfloor\frac{H + 2p - k}{s}\right\rfloor + 1$$

两条设计

1. 局部连接：一个输出只看输入的一小块（感受野）
2. 权重共享：同一个卷积核滑遍全图，参数量和图像大小无关

由此得到平移等变：输入平移，特征图跟着平移。严格说这只在步长为 1、不碰边界时成立：补零让边界附近不等变，步长大于 1 时只有平移量是步长的整数倍才等变。再接池化（取邻域最大值或平均值），对小幅平移变得近似不变。

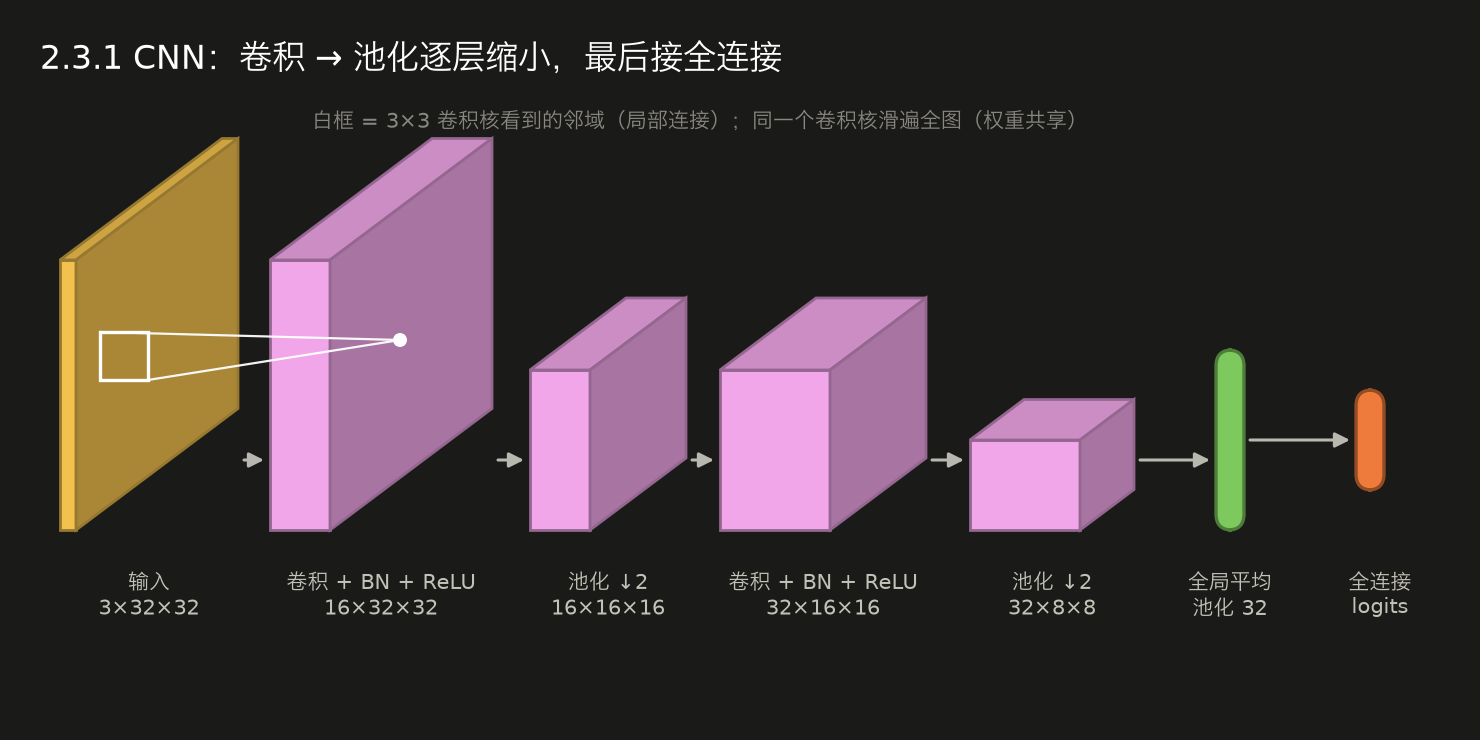

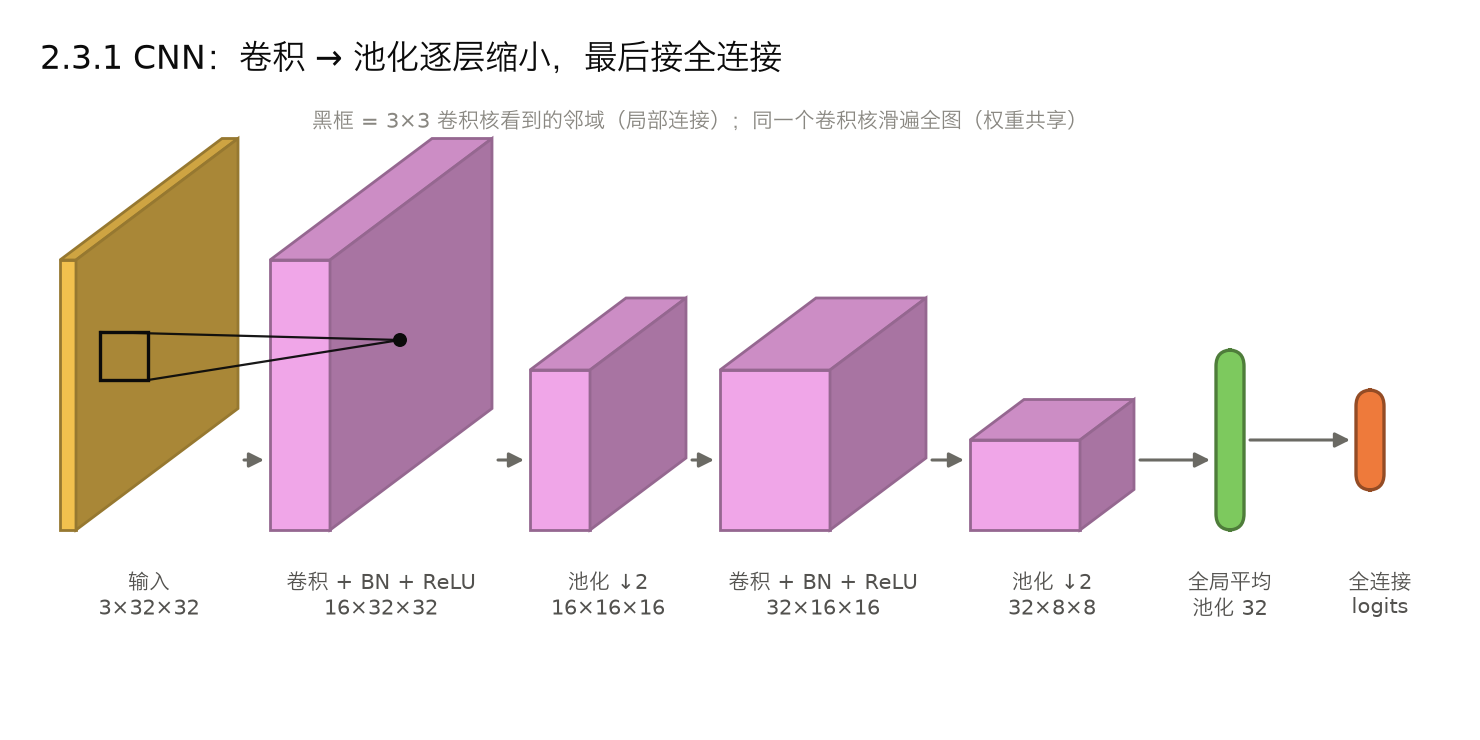

典型结构：[卷积 → BN → ReLU] × 若干 → 池化（分辨率减半；下一组卷积常把通道数翻倍）→ …… → 全局平均池化 → 全连接分类头。图中的 DCN 就是这个形状：前半段卷积池化逐层缩小，后半段接全连接层。

感受野：每一层能看到的输入范围逐层扩大。两个 3×3 卷积叠起来的感受野等于一个 5×5，参数更少、多一次非线性，VGG 因此全用 3×3。

几种卷积变体

变体	做法	用途
1D / 3D 卷积	卷积核在时间轴 / 时空上滑动	时间序列、音频（1D）；视频、体素（3D）
1×1 卷积	只混合通道，不看邻域	调整通道数、瓶颈结构
深度可分离卷积	每个通道单独做空间卷积 + 1×1 卷积混合通道	MobileNet 等移动端网络，计算量约为普通卷积的 1/C_out + 1/k²，输出通道多时接近 1/k²
膨胀（空洞）卷积	卷积核元素之间留空	不降分辨率地扩大感受野（分割、WaveNet）

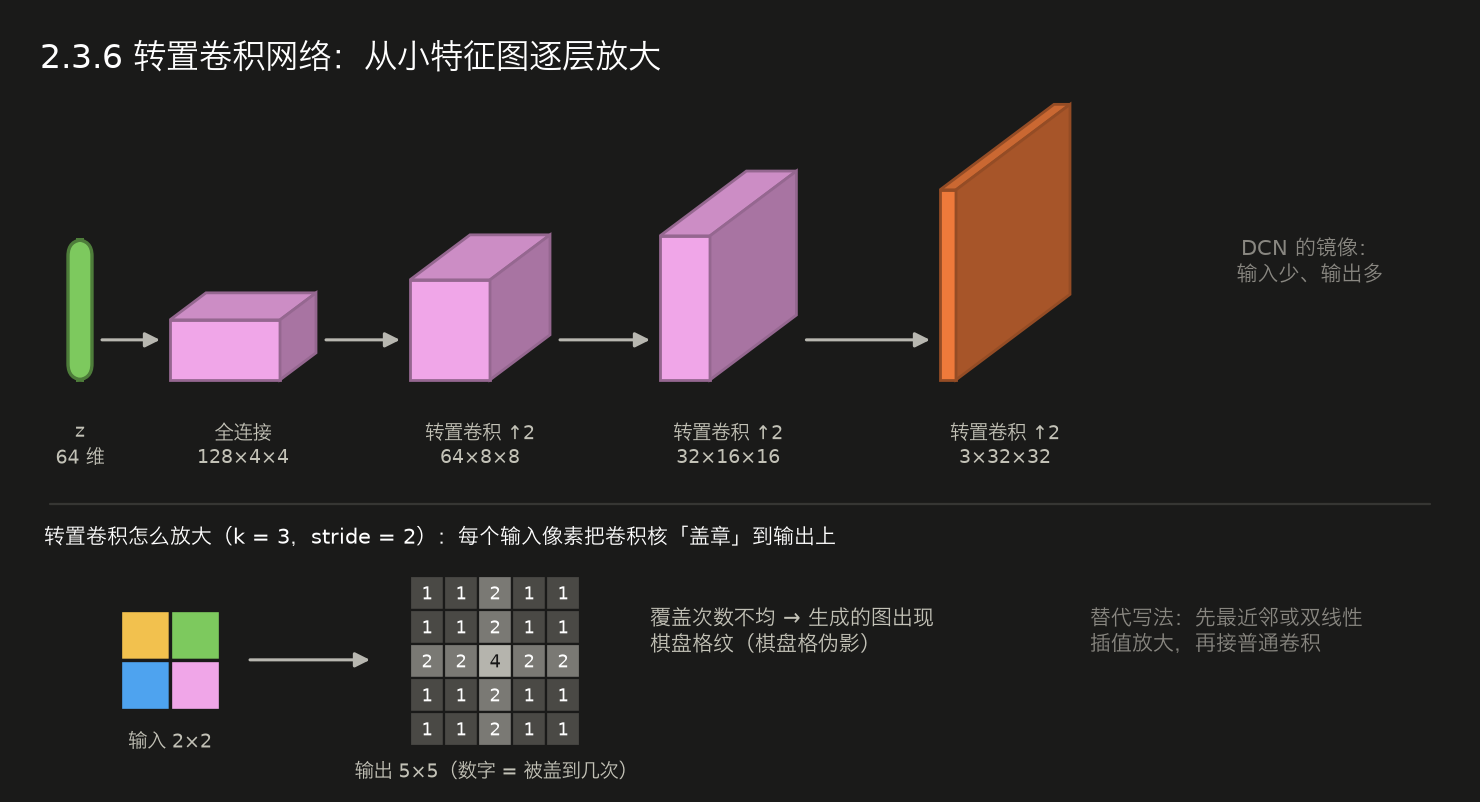

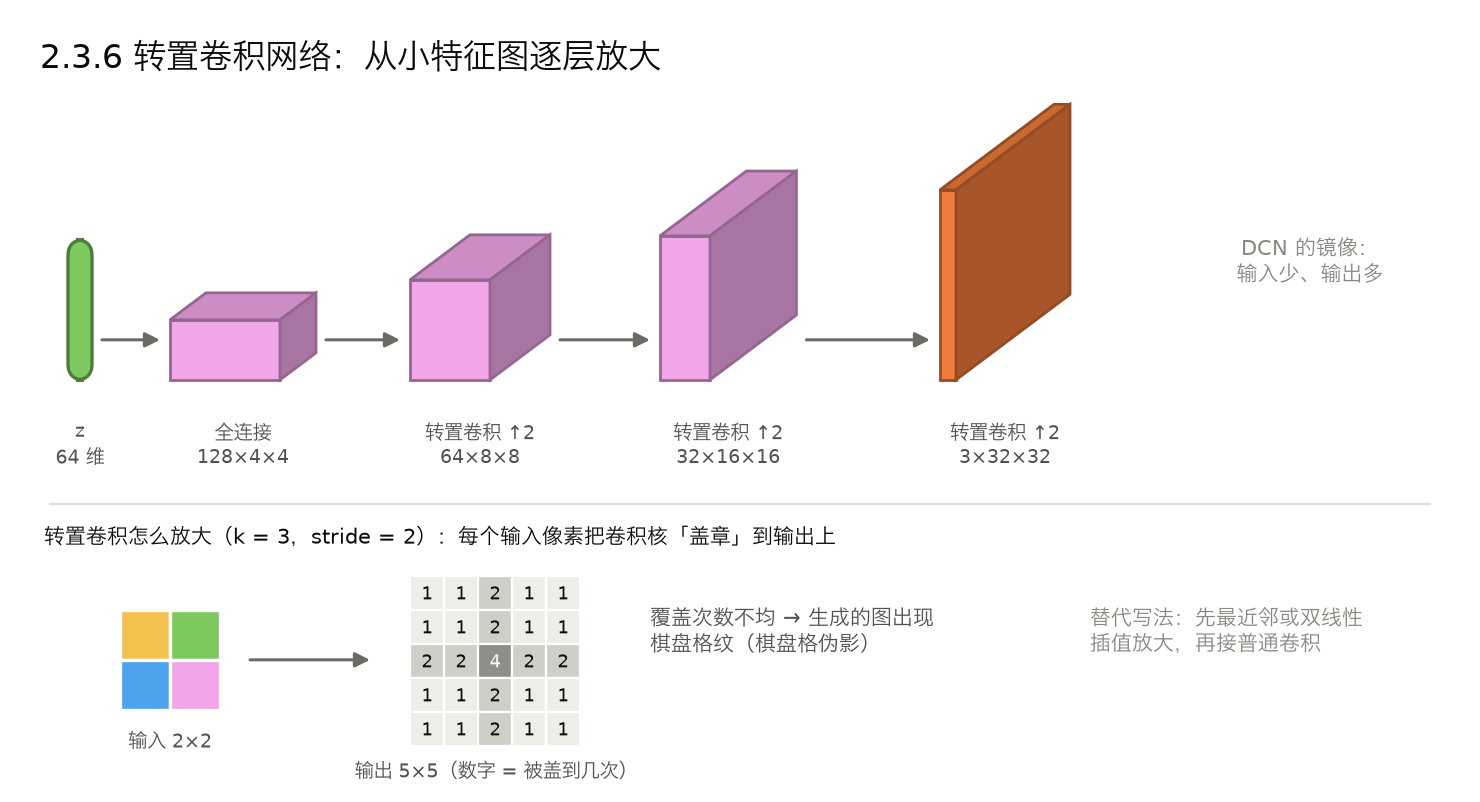

转置卷积	上采样	解码器、生成器（2.3.6）

演进：LeNet-5（1998）→ AlexNet（2012，ReLU + Dropout + GPU）→ VGG（2014，全 3×3）→ GoogLeNet（2014，多尺度并行）→ ResNet（2015，残差）→ DenseNet → MobileNet / EfficientNet（轻量与缩放）→ ConvNeXt（2022，借鉴 Transformer 的设计，纯卷积追平 ViT）。

import torch
import torch.nn as nn

class SimpleCNN(nn.Module):
    """VGG 风格：每组两个 3×3 卷积，第一个卷积改通道数（32 → 64 → 128，逐组翻倍），组末池化把分辨率减半"""
    def __init__(self, in_ch=3, n_cls=10):
        super().__init__()
        def block(cin, cout):
            return nn.Sequential(
                nn.Conv2d(cin, cout, 3, padding=1), nn.BatchNorm2d(cout), nn.ReLU(),
                nn.Conv2d(cout, cout, 3, padding=1), nn.BatchNorm2d(cout), nn.ReLU(),
                nn.MaxPool2d(2))
        self.features = nn.Sequential(block(in_ch, 32), block(32, 64), block(64, 128))
        self.head = nn.Sequential(nn.AdaptiveAvgPool2d(1), nn.Flatten(), nn.Linear(128, n_cls))

    def forward(self, x):
        return self.head(self.features(x))

x = torch.randn(8, 3, 32, 32)                      # CIFAR-10 尺寸
model = SimpleCNN()
for i, blk in enumerate(model.features):
    x = blk(x)
    print(f"第 {i + 1} 组后: {tuple(x.shape)}")      # (8,32,16,16) → (8,64,8,8) → (8,128,4,4)
print("分类输出:", tuple(model.head(x).shape))
print("参数量:", sum(p.numel() for p in model.parameters()))

import torch
import torch.nn as nn

# 小实验：随机位置的「十字」和「方框」，只给 200 张训练图，比较 CNN 和 MLP
def shapes(n, size=16):
    imgs = torch.zeros(n, 1, size, size)
    y = torch.randint(0, 2, (n,))
    r, c = torch.randint(2, size - 3, (n,)), torch.randint(2, size - 3, (n,))
    for i in range(n):
        ri, ci = r[i].item(), c[i].item()
        if y[i] == 0:                                    # 十字
            imgs[i, 0, ri - 2:ri + 3, ci] = 1
            imgs[i, 0, ri, ci - 2:ci + 3] = 1
        else:                                            # 方框
            imgs[i, 0, ri - 2:ri + 3, [ci - 2, ci + 2]] = 1
            imgs[i, 0, [ri - 2, ri + 2], ci - 2:ci + 3] = 1
    return imgs + 0.1 * torch.randn_like(imgs), y

torch.manual_seed(0)
x_tr, y_tr = shapes(200)
x_te, y_te = shapes(2000)
models = {
    "CNN": nn.Sequential(nn.Conv2d(1, 16, 3, padding=1), nn.ReLU(), nn.Conv2d(16, 16, 3, padding=1), nn.ReLU(),
                         nn.AdaptiveMaxPool2d(1), nn.Flatten(), nn.Linear(16, 2)),   # 全局最大池化：与位置无关
    "MLP": nn.Sequential(nn.Flatten(), nn.Linear(256, 256), nn.ReLU(), nn.Linear(256, 2)),
}
for name, m in models.items():
    opt = torch.optim.Adam(m.parameters(), lr=3e-3)
    for _ in range(300):
        loss = nn.functional.cross_entropy(m(x_tr), y_tr)
        opt.zero_grad(); loss.backward(); opt.step()
    with torch.no_grad():
        acc = (m(x_te).argmax(1) == y_te).float().mean().item()
    n_params = sum(p.numel() for p in m.parameters())
    print(f"{name}: 参数 {n_params:6d}，训练损失 {loss.item():.3f}，测试准确率 {acc:.3f}")

这组数据有个捷径：十字有 9 个亮像素，方框有 16 个，只看整张图的总亮度就能分开两类（按总亮度取阈值，理论准确率约 98.6%）。所以这个例子只展示两种模型在这组数据上的结果，不能单凭准确率说明 CNN 学到了形状，或者局部结构带来了优势；要做成归纳偏置的对照实验，得先让两类的亮度一致。

典型例子

• 手写数字与支票：LeNet 在上世纪 90 年代被银行用来读支票上的手写数字
• ImageNet 2012：AlexNet 把 top-5 错误率从 26.2% 降到 15.3%，深度学习从此进入主流
• 医学影像：皮肤癌分类（Esteva 2017）、眼底病变筛查
• 围棋：AlphaGo 的策略网络和价值网络把 19×19 棋盘当成图像处理
• 机器人：视觉编码器（Diffusion Policy、ACT 用 ResNet-18）；GelSight 一类视触觉传感器输出图像，直接用 CNN 编码；触觉阵列、力/力矩时间序列用 1D 卷积

• 优势：参数少、样本效率高；局部性和平移等变贴合图像的结构；特征分层、可迁移（ImageNet 预训练权重拿来就能用，见 3.1）；推理快，硬件和部署工具链成熟
• 局限：感受野有限，长程关系要堆很多层；对旋转、缩放没有内建不变性（靠数据增强）；要求数据排在规则网格上
• 适合的数据：网格结构的数据：图像（2D）、视频与体素（3D）、音频波形和时间序列（1D）、频谱图、棋盘、触觉阵列

2.3.2 ResNet 残差网络 〔图：DRN〕

2.3.2 ResNet

2.3.2 ResNet

一句话

每两三层加一条「跳线」把输入直接加到输出上，网络只需要学「在输入基础上改多少」，于是能训练上百层。

退化问题：2015 年之前，把普通卷积网络从 20 层加到 56 层，训练误差反而更高。训练误差也变高，说明问题出在优化上：更深的普通网络更难训练，和过拟合无关。

残差连接：

$$\mathbf{y} = \mathcal{F}(\mathbf{x}) + \mathbf{x}$$

如果某几层多余，只要把 F 学成 0 就退化成恒等映射，所以加深后的网络至少「表示得出」浅网络的解，优化也更容易找到它。这是表达能力上的性质，不保证训练一定找到这个解，也不保证测试效果随深度单调变好：原论文里 CIFAR-10 上 1202 层的测试误差（7.93%）就比 110 层（6.43%）高，作者认为是过拟合。反向传播时：

$$\frac{\partial \mathcal{L}}{\partial \mathbf{x}} = \frac{\partial \mathcal{L}}{\partial \mathbf{y}}\left(I + \frac{\partial \mathcal{F}}{\partial \mathbf{x}}\right)$$

那个 I 给梯度留了一条绕过 F 直接传回浅层的路，连乘时不容易消失。这也不是保证：∂F/∂x 接近 −I 时，两项会互相抵消。图中 DRN 那些跨两层的弧线就是跳线。

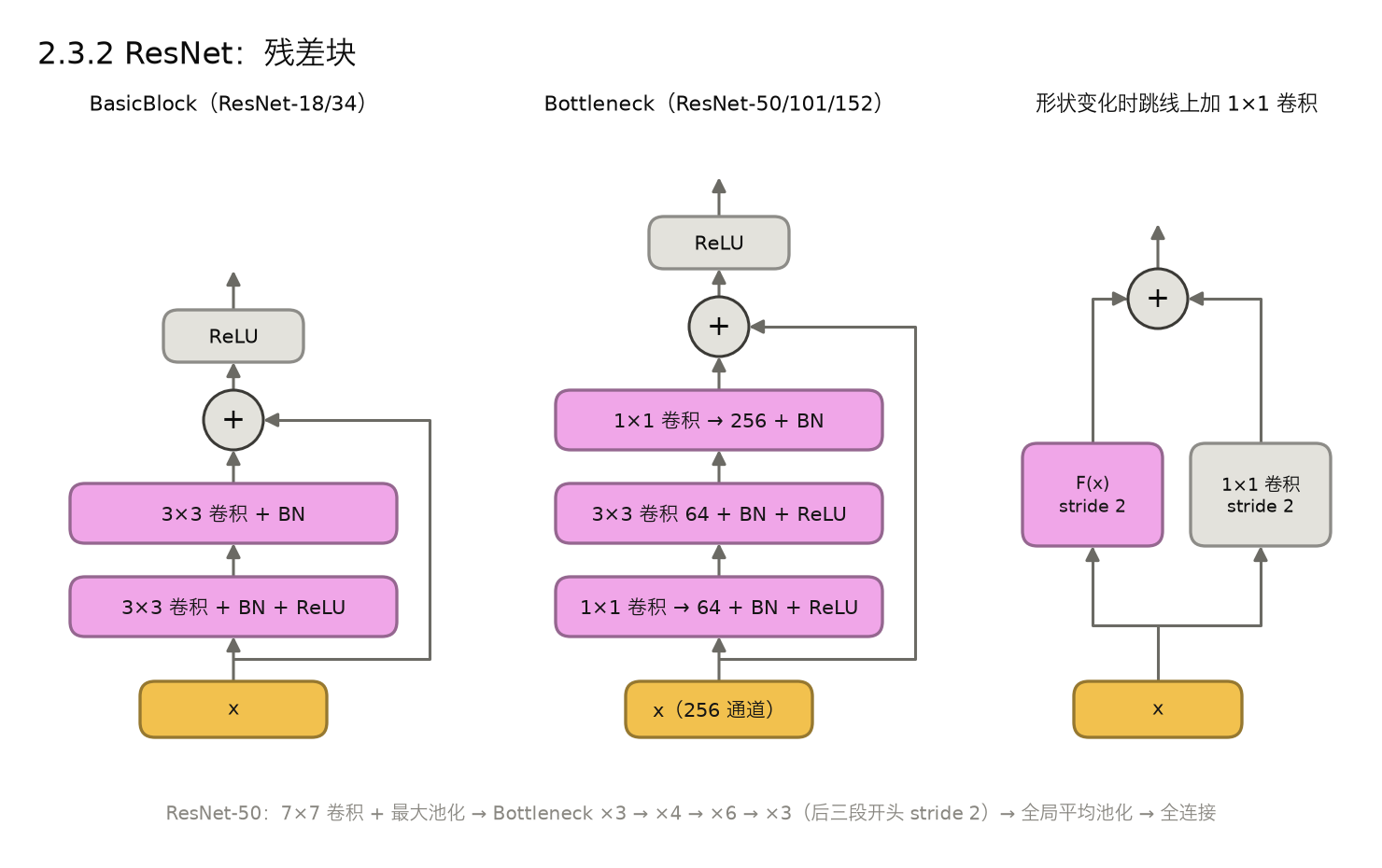

两种块

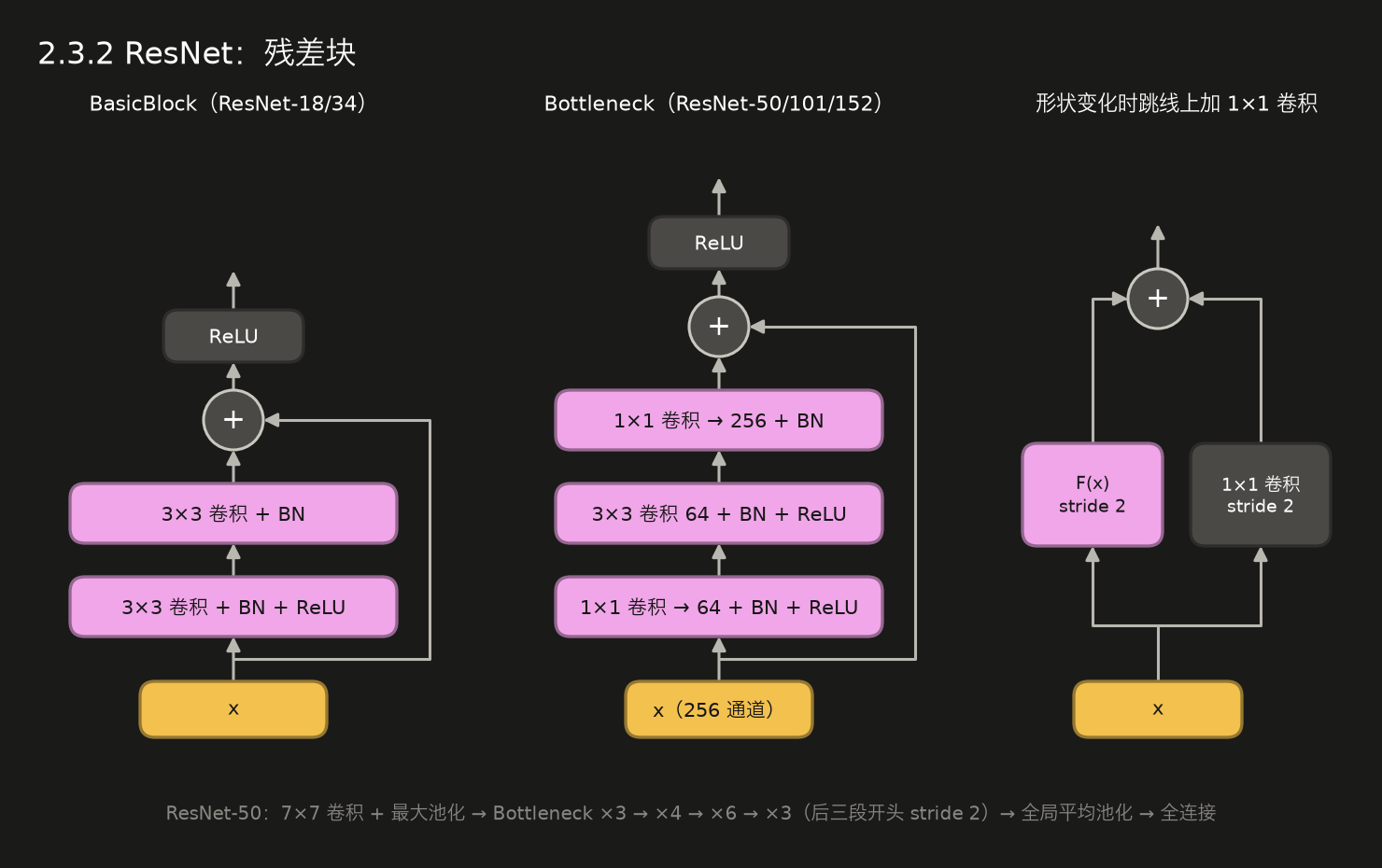

块	结构	用在
BasicBlock	3×3 卷积 → 3×3 卷积，加跳线	ResNet-18 / 34
Bottleneck	1×1 降通道 → 3×3 → 1×1 升通道，加跳线	ResNet-50 / 101 / 152，深而省算力

形状变化时（步长 2 或通道数变了），跳线上用一个 1×1 卷积对齐形状。

影响：残差连接后来成了几乎所有深网络的标配，Transformer 的每个子层、U-Net、扩散模型、大语言模型都在用。

import torch
import torch.nn as nn
import torchvision

class BasicBlock(nn.Module):
    def __init__(self, cin, cout, stride=1):
        super().__init__()
        self.conv1 = nn.Conv2d(cin, cout, 3, stride, 1, bias=False)
        self.bn1 = nn.BatchNorm2d(cout)
        self.conv2 = nn.Conv2d(cout, cout, 3, 1, 1, bias=False)
        self.bn2 = nn.BatchNorm2d(cout)
        self.shortcut = nn.Identity()
        if stride != 1 or cin != cout:                   # 形状变了，跳线上用 1×1 卷积对齐
            self.shortcut = nn.Sequential(nn.Conv2d(cin, cout, 1, stride, bias=False), nn.BatchNorm2d(cout))

    def forward(self, x):
        out = torch.relu(self.bn1(self.conv1(x)))
        out = self.bn2(self.conv2(out))
        return torch.relu(out + self.shortcut(x))        # 输出 = F(x) + x

print("BasicBlock:", tuple(BasicBlock(64, 128, stride=2)(torch.randn(2, 64, 32, 32)).shape))   # (2, 128, 16, 16)
r18 = torchvision.models.resnet18(weights=None)          # 实际使用时 weights="DEFAULT" 加载 ImageNet 预训练权重
print(f"torchvision ResNet-18 参数量: {sum(p.numel() for p in r18.parameters()) / 1e6:.1f} M")

# 实验：50 层「普通」网络 vs 50 层「残差」网络，看梯度传回第一层还剩多少
class Deep(nn.Module):
    def __init__(self, d, depth, residual):
        super().__init__()
        self.layers = nn.ModuleList([nn.Sequential(nn.Linear(d, d), nn.Tanh()) for _ in range(depth)])
        self.residual = residual

    def forward(self, x):
        for f in self.layers:
            x = x + f(x) if self.residual else f(x)
        return x

torch.manual_seed(0)
x = torch.randn(64, 32)
for residual in [False, True]:
    net = Deep(32, 50, residual)
    net(x).pow(2).mean().backward()
    g_first = net.layers[0][0].weight.grad.norm().item()
    g_last = net.layers[-1][0].weight.grad.norm().item()
    print(f"{'残差' if residual else '普通'}网络：第 1 层梯度范数 {g_first:.2e}，第 50 层 {g_last:.2e}")

典型例子

• ImageNet 2015 冠军：6 个不同深度的 ResNet 组成的集成（其中两个 152 层），测试集 top-5 错误率 3.57%；单个 ResNet-152 在验证集上是 4.49%
• 检测与分割的主干：Faster R-CNN、Mask R-CNN 默认用 ResNet-50 + FPN
• AlphaGo Zero：用 20 / 40 个残差块的网络同时输出落子策略和局面价值
• 机器人视觉编码器：ResNet-18 是 Diffusion Policy、ACT 等策略的默认视觉主干

• 优势：能训练上百到上千层；梯度多了一条沿恒等路径直达浅层的路；恒等映射很容易表示，加深通常不再让训练误差变高；跳线这个设计即插即用于任何架构
• 局限：跳线要求形状一致，否则需要投影；很深的网络要保存大量中间激活给反向用，训练显存开销大（恒等跳线的加法本身不需要额外保存什么）；很深的 ResNet 存在冗余（随机删掉一些块影响不大）
• 适合的数据：ResNet 这个网络本体主要用于图像；残差连接作为部件，适用于所有深网络

2.3.3 U-Net

2.3.3 U-Net

2.3.3 U-Net

一句话

编码器逐层下采样提取语义，解码器逐层上采样恢复分辨率，同一分辨率的编码器特征通过跳线直接拼到解码器上；输出和输入逐像素对齐（常见的补零版本输出和输入同样大小；2015 年的原版不补零，572×572 的输入只输出中间 388×388 的区域）。

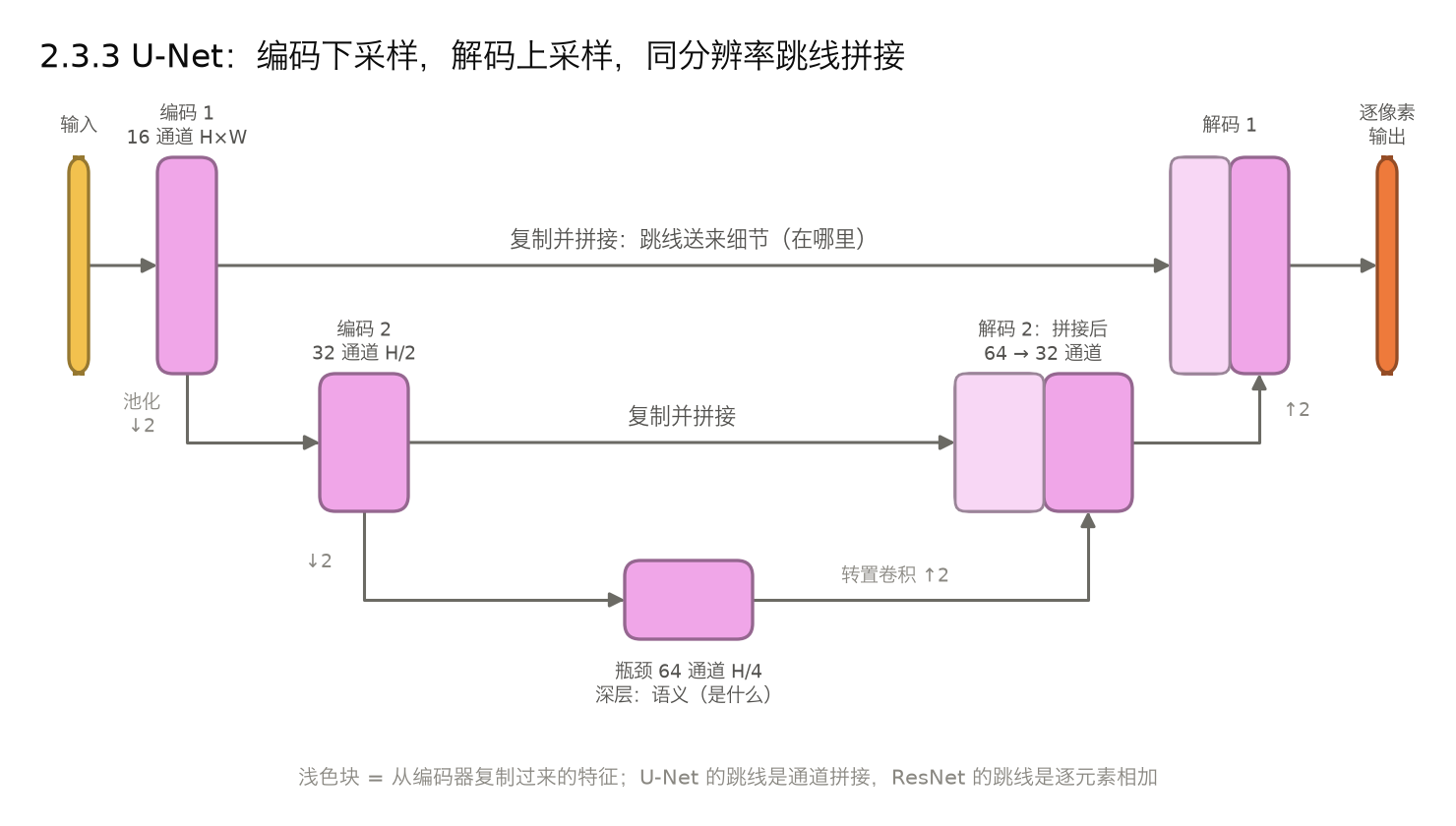

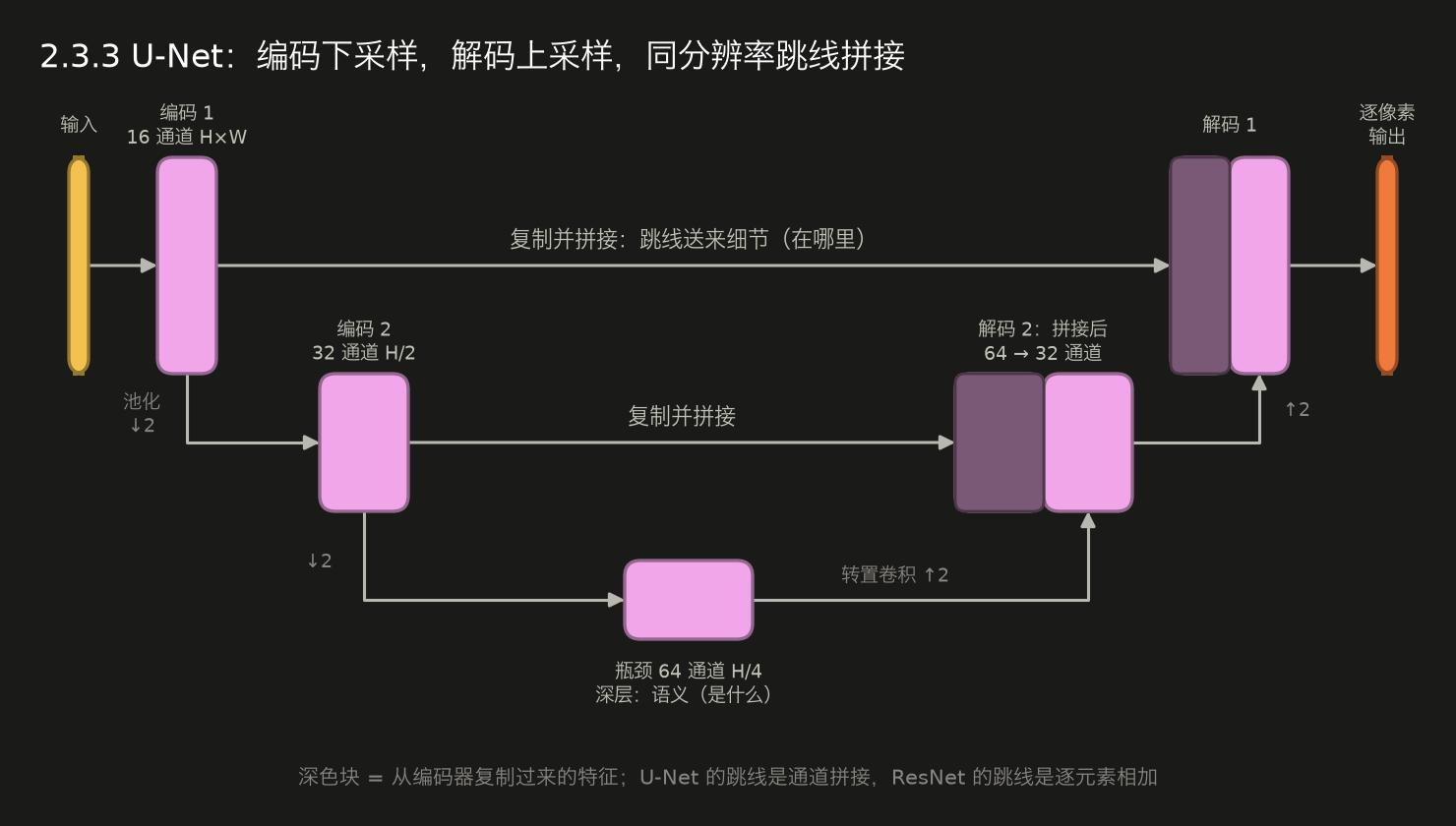

为什么要跳线：下采样会丢掉细节（边缘在哪个像素），只靠瓶颈的低分辨率特征上采样，输出会糊。跳线把编码器同层的高分辨率特征直接送过去，解码器同时拿到「是什么」（来自深层）和「在哪里」（来自浅层）。U-Net 的跳线把通道拼接起来，ResNet 的跳线则是逐元素相加。

import torch
import torch.nn as nn
import torch.nn.functional as F

def conv_block(cin, cout):
    return nn.Sequential(nn.Conv2d(cin, cout, 3, padding=1), nn.BatchNorm2d(cout), nn.ReLU(),
                         nn.Conv2d(cout, cout, 3, padding=1), nn.BatchNorm2d(cout), nn.ReLU())

class UNet(nn.Module):
    def __init__(self, in_ch=1, out_ch=1, base=16):
        super().__init__()
        self.enc1, self.enc2 = conv_block(in_ch, base), conv_block(base, 2 * base)
        self.bottleneck = conv_block(2 * base, 4 * base)
        self.up2, self.dec2 = nn.ConvTranspose2d(4 * base, 2 * base, 2, stride=2), conv_block(4 * base, 2 * base)
        self.up1, self.dec1 = nn.ConvTranspose2d(2 * base, base, 2, stride=2), conv_block(2 * base, base)
        self.out = nn.Conv2d(base, out_ch, 1)

    def forward(self, x):
        e1 = self.enc1(x)                                    # (B, 16, H, W)      细节
        e2 = self.enc2(F.max_pool2d(e1, 2))                  # (B, 32, H/2, W/2)
        b = self.bottleneck(F.max_pool2d(e2, 2))             # (B, 64, H/4, W/4)  语义
        d2 = self.dec2(torch.cat([self.up2(b), e2], dim=1))  # 跳线：拼接编码器同尺度的特征
        d1 = self.dec1(torch.cat([self.up1(d2), e1], dim=1))
        return self.out(d1)                                  # (B, out_ch, H, W)

def make_batch(n, size=32):
    """噪声背景上的随机圆，任务是逐像素分割出圆"""
    yy, xx = torch.meshgrid(torch.arange(size), torch.arange(size), indexing="ij")
    c = torch.randint(8, size - 8, (n, 2, 1, 1)).float()
    r = torch.randint(3, 8, (n, 1, 1)).float()
    mask = ((xx - c[:, 0]) ** 2 + (yy - c[:, 1]) ** 2 < r ** 2).float().unsqueeze(1)
    return mask * 0.8 + 0.4 * torch.randn_like(mask), mask

torch.manual_seed(0)
model = UNet()
opt = torch.optim.Adam(model.parameters(), lr=1e-3)
for step in range(300):
    img, mask = make_batch(16)
    loss = F.binary_cross_entropy_with_logits(model(img), mask)
    opt.zero_grad(); loss.backward(); opt.step()

model.eval()
with torch.no_grad():
    img, mask = make_batch(200)
    pred = (model(img) > 0).float()
    iou = (pred * mask).sum() / ((pred + mask) > 0).float().sum()
    noisy = ((img > 0.4).float() * mask).sum() / (((img > 0.4).float() + mask) > 0).float().sum()
print(f"U-Net 分割 IoU = {iou:.3f}；直接按亮度阈值切的 IoU = {noisy:.3f}")

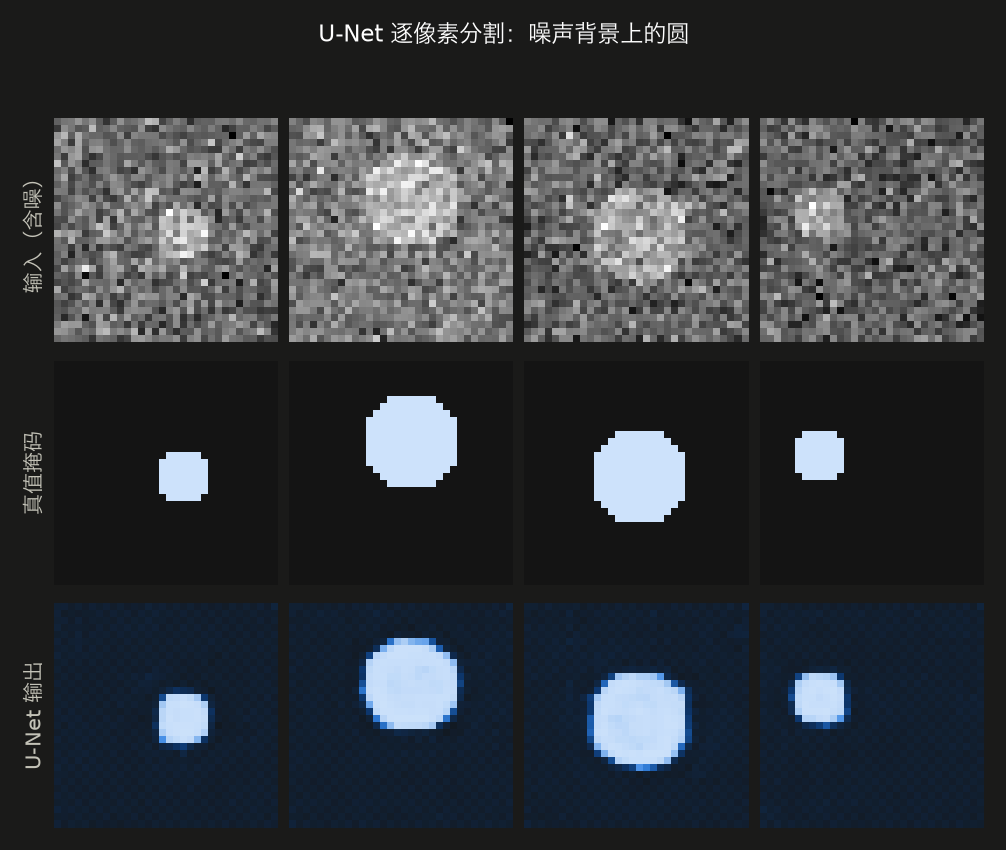

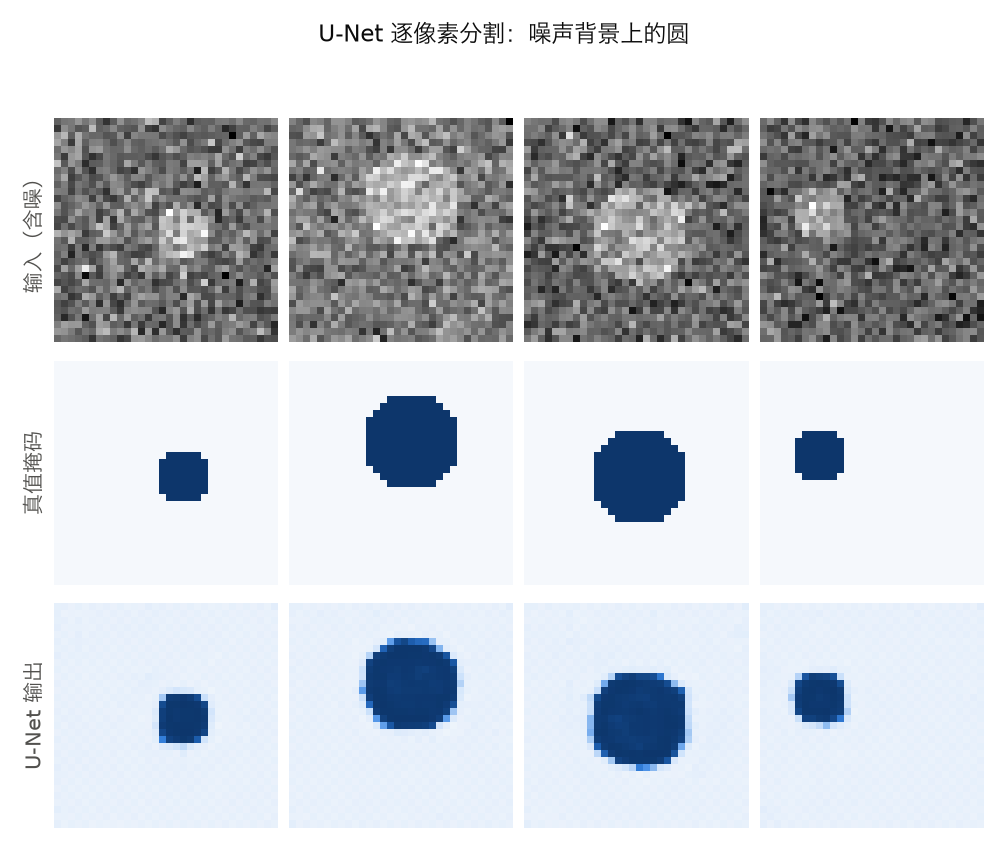

UNet分割结果

UNet分割结果

典型例子

• 医学图像分割：原论文（2015）在电镜细胞分割上只用 30 张训练图，赢得 ISBI 挑战赛
• 扩散模型的去噪网络：DDPM、Stable Diffusion 的主体都是 U-Net（加了注意力层和条件注入）
• 图像翻译：pix2pix 的生成器
• 机器人：Diffusion Policy 用一维卷积 U-Net 对动作序列去噪，观测通过 FiLM 注入每一层（2.8.2）

• 优势：输出与输入逐像素对齐；同时保留细节和全局语义；数据少也能训（配合数据增强）；结构对称，容易加注意力和条件
• 局限：跳线要保存高分辨率特征，显存占用大；感受野受深度限制（常在瓶颈处加注意力）
• 适合的数据：输入输出都是网格、且空间对齐的稠密预测：分割、去噪、修复、深度估计、超分辨率、扩散模型的去噪；一维版本适合动作序列、时间序列的逐步输出

2.3.4 目标检测与实例分割

2.3.4 目标检测

2.3.4 目标检测

一句话

在卷积主干上接专门的头，同时预测「有哪些物体、各在哪个框里、是什么类别」，实例分割再给每个物体一张像素掩码。

任务区分

任务	输出
分类	整张图一个标签
目标检测	若干个框 + 每个框的类别和置信度
语义分割	每个像素一个类别，不区分同类的不同个体
实例分割	每个物体一个框 + 一张掩码
全景分割	语义分割 + 实例分割

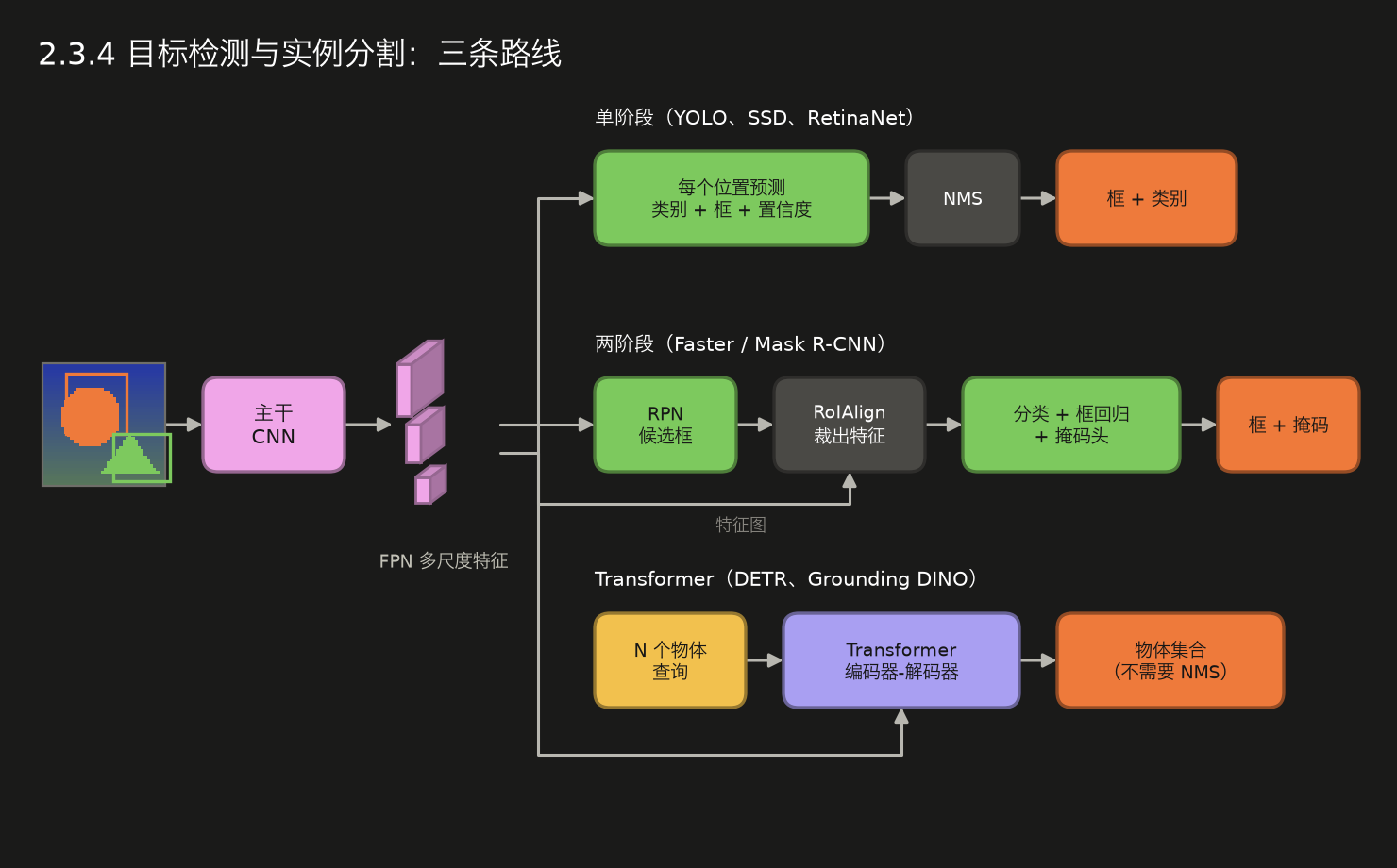

两条路线

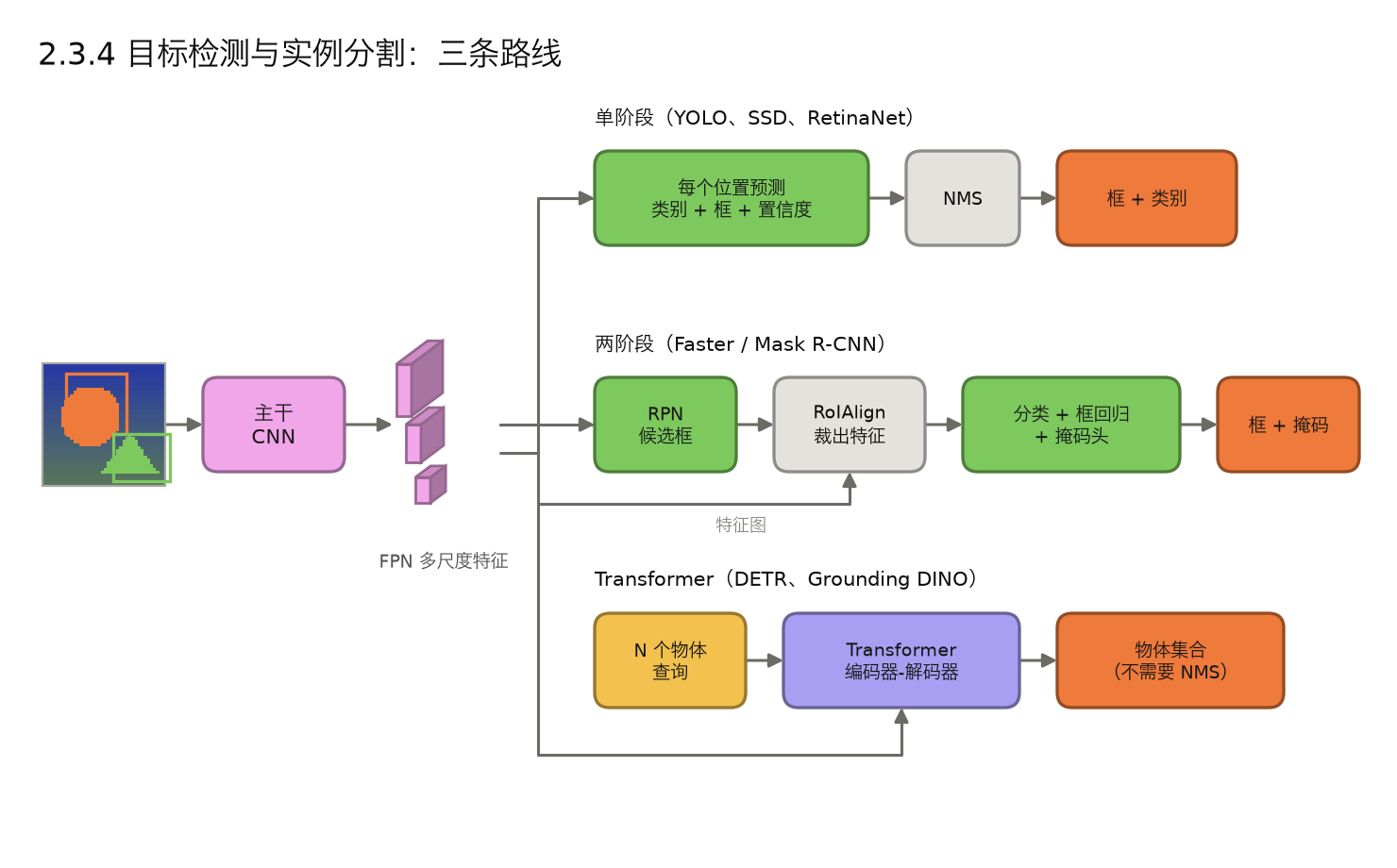

路线	做法	代表
单阶段	在特征图的每个位置直接预测框和类别，一次前向出结果	YOLO 系列（2016 至今）、SSD、RetinaNet（focal loss 解决前景背景极度不平衡）、FCOS / CenterNet（无锚框）
两阶段	先给出可能有物体的候选框，再对每个候选框裁出特征精细分类和回归。R-CNN、Fast R-CNN 的候选框来自外部算法 Selective Search，Faster R-CNN 起改用网络内的区域提议网络（RPN）	R-CNN（2014）→ Fast R-CNN → Faster R-CNN（RPN）→ Mask R-CNN（加 RoIAlign 和掩码头）
Transformer	用一组可学习的查询直接输出物体集合，训练时用匈牙利匹配，不需要非极大值抑制	DETR（2020）、RT-DETR、Grounding DINO（开放词表，用文字指定要找什么）

几个必备组件

• IoU（交并比）：两个框交集面积 / 并集面积，衡量框准不准
• NMS（非极大值抑制）：同一个物体会被预测出很多重叠的框，按置信度排序，保留最高的，删掉和它 IoU 超过阈值的，重复
• 锚框（anchor）：在每个位置预设几种尺寸和长宽比的框，网络只预测相对锚框的偏移
• FPN（特征金字塔）：把深层的语义特征上采样后与浅层特征融合，在多个分辨率上检测，兼顾大物体和小物体
• RoIAlign：从特征图上按候选框裁出固定大小的特征，用双线性插值避免取整误差，掩码因此更准
• mAP：先对每一类算平均精度（AP），再对所有类取平均，是检测的标准指标。PASCAL VOC 只用 IoU 阈值 0.5；COCO 的 AP 还要在 0.5 到 0.95 的 10 个 IoU 阈值上再平均

import torch
import torchvision

def iou(a, b):
    """a: (N, 4), b: (M, 4)，格式 (x1, y1, x2, y2)，返回 (N, M)"""
    lt = torch.max(a[:, None, :2], b[None, :, :2])          # 交集左上角
    rb = torch.min(a[:, None, 2:], b[None, :, 2:])          # 交集右下角
    inter = (rb - lt).clamp(min=0).prod(-1)
    area = lambda x: (x[:, 2:] - x[:, :2]).prod(-1)
    return inter / (area(a)[:, None] + area(b)[None, :] - inter)

def nms(boxes, scores, thr=0.5):
    order = scores.argsort(descending=True)
    keep = []
    while order.numel() > 0:
        i = order[0]
        keep.append(i.item())                                # 保留当前最高分的框
        rest = order[1:]
        order = rest[iou(boxes[i:i + 1], boxes[rest])[0] <= thr]   # 删掉和它重叠太多的
    return torch.tensor(keep)

torch.manual_seed(0)
xy = torch.rand(200, 2) * 100
boxes = torch.cat([xy, xy + 10 + torch.rand(200, 2) * 30], 1)
scores = torch.rand(200)
print("IoU 与 torchvision 一致:", torch.allclose(iou(boxes, boxes), torchvision.ops.box_iou(boxes, boxes), atol=1e-6))
print("NMS 与 torchvision 一致:", torch.equal(nms(boxes, scores), torchvision.ops.nms(boxes, scores, 0.5)))

import torch
import torch.nn as nn
import torch.nn.functional as F
from torchvision.ops import box_convert, box_iou

S, IMG = 4, 32                                        # 4×4 网格，每格负责 8×8 像素

def make_batch(n):
    """每张图一个方块：类别 0 = 实心，1 = 空心；框格式 (cx, cy, w, h)，单位像素"""
    imgs = 0.1 * torch.randn(n, 1, IMG, IMG)
    wh = torch.randint(6, 13, (n, 2)).float()
    cxy = torch.rand(n, 2) * (IMG - wh) + wh / 2
    cls = torch.randint(0, 2, (n,))
    for i in range(n):
        x0, y0 = (cxy[i] - wh[i] / 2).round().long().tolist()   # 画框时取整，返回的中心 cxy 没取整，两者最多差半个像素
        w, h = wh[i].long().tolist()
        imgs[i, 0, y0:y0 + h, x0:x0 + w] += 1.0
        if cls[i] == 1:
            imgs[i, 0, y0 + 2:y0 + h - 2, x0 + 2:x0 + w - 2] -= 1.0   # 挖空
    return imgs, torch.cat([cxy, wh], 1), cls

class TinyYOLO(nn.Module):
    """YOLO 的思路：每个网格单元直接预测「有没有物体中心落在我这格、框在哪、是什么」"""
    def __init__(self, n_cls=2):
        super().__init__()
        def block(cin, cout):
            return nn.Sequential(nn.Conv2d(cin, cout, 3, padding=1), nn.BatchNorm2d(cout), nn.LeakyReLU(0.1), nn.MaxPool2d(2))
        self.backbone = nn.Sequential(block(1, 16), block(16, 32), block(32, 64))   # 32 → 16 → 8 → 4
        self.head = nn.Conv2d(64, 5 + n_cls, 1)       # 每格：置信度 1 + 框 4 + 类别 n_cls

    def forward(self, x):
        return self.head(self.backbone(x)).permute(0, 2, 3, 1)    # (B, S, S, 7)

def targets(boxes):
    cell = (boxes[:, :2] / (IMG / S)).floor().long().clamp(0, S - 1)   # 中心落在哪一格 (列, 行)
    obj = torch.zeros(len(boxes), S, S)
    obj[torch.arange(len(boxes)), cell[:, 1], cell[:, 0]] = 1
    box_t = torch.cat([boxes[:, :2] / (IMG / S) - cell, boxes[:, 2:] / IMG], 1)   # 格内偏移 + 宽高比例，都在 0–1
    return obj, cell, box_t

def decode(pred):
    B = pred.size(0)
    best = pred[..., 0].flatten(1).argmax(1)          # 置信度最高的格
    r, c = best // S, best % S
    p = pred[torch.arange(B), r, c]
    xy = (torch.stack([c, r], 1).float() + torch.sigmoid(p[:, 1:3])) * (IMG / S)
    return torch.cat([xy, torch.sigmoid(p[:, 3:5]) * IMG], 1), p[:, 5:].argmax(1)

torch.manual_seed(0)
model = TinyYOLO()
opt = torch.optim.Adam(model.parameters(), lr=2e-3)
for step in range(1500):
    x, boxes, cls = make_batch(64)
    pred = model(x)
    obj, cell, box_t = targets(boxes)
    p = pred[torch.arange(64), cell[:, 1], cell[:, 0]]           # 负责这个物体的那一格
    loss = (F.binary_cross_entropy_with_logits(pred[..., 0], obj)  # 每格：有没有物体
            + 5 * F.mse_loss(torch.sigmoid(p[:, 1:5]), box_t)      # 负责格：框的位置和大小
            + F.cross_entropy(p[:, 5:], cls))                      # 负责格：类别
    opt.zero_grad(); loss.backward(); opt.step()

model.eval()
with torch.no_grad():
    x, boxes, cls = make_batch(500)
    pb, pc = decode(model(x))
    ious = box_iou(box_convert(pb, "cxcywh", "xyxy"), box_convert(boxes, "cxcywh", "xyxy")).diag()
print(f"平均 IoU {ious.mean():.3f}，IoU>0.5 的比例 {(ious > 0.5).float().mean():.3f}，类别准确率 {(pc == cls).float().mean():.3f}")

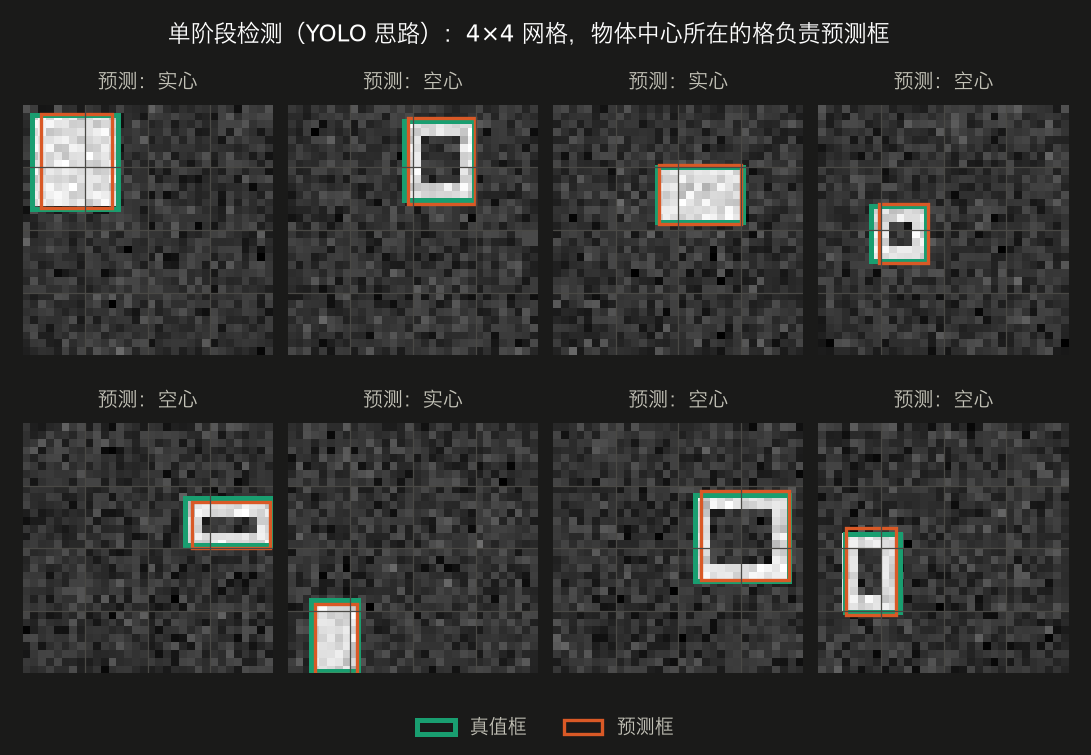

YOLO检测结果

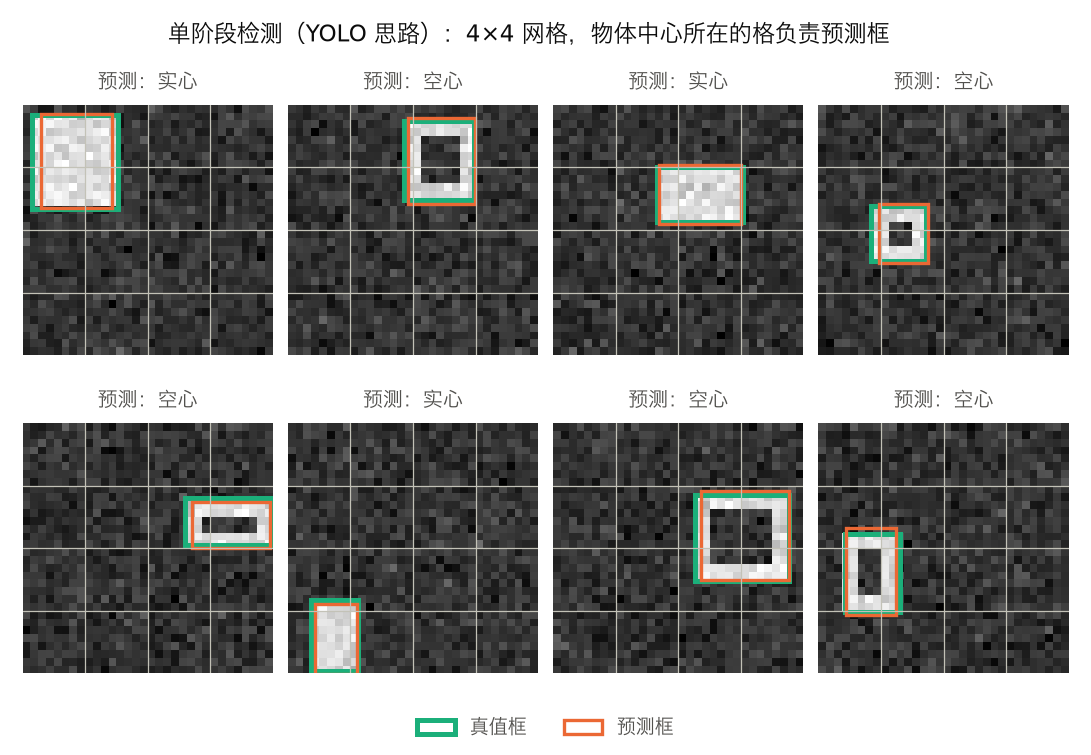

YOLO检测结果

import torch
from torchvision.models.detection import maskrcnn_resnet50_fpn
from torchvision.models.detection.faster_rcnn import FastRCNNPredictor
from torchvision.models.detection.mask_rcnn import MaskRCNNPredictor

# 实际项目：weights="DEFAULT" 加载 COCO 预训练权重，再把头换成自己的类别数后微调
model = maskrcnn_resnet50_fpn(weights=None, weights_backbone=None)
n_cls = 3                                                             # 背景 + 2 个自定义类别
model.roi_heads.box_predictor = FastRCNNPredictor(model.roi_heads.box_predictor.cls_score.in_features, n_cls)
model.roi_heads.mask_predictor = MaskRCNNPredictor(model.roi_heads.mask_predictor.conv5_mask.in_channels, 256, n_cls)

# 训练模式：输入图像列表 + 每张图的标注，直接返回各项损失
images = [torch.rand(3, 256, 256)]
targets = [{"boxes": torch.tensor([[30., 40., 120., 160.]]), "labels": torch.tensor([1]),
            "masks": torch.zeros(1, 256, 256, dtype=torch.uint8)}]
targets[0]["masks"][0, 40:160, 30:120] = 1
model.train()
losses = model(images, targets)
print("训练时返回的损失:", list(losses.keys()))
# 推理模式：返回每张图的框、类别、置信度、掩码
model.eval()
with torch.no_grad():
    out = model(images)[0]
print("推理输出:", {k: tuple(v.shape) for k, v in out.items()})

典型例子

• 自动驾驶感知：检测车辆、行人、交通标志
• 工业质检：在产线图像上框出缺陷；安防、零售货架识别
• YOLO 系列因为速度快，是边缘设备和实时视频上的常用选择
• 机器人抓取：先检测或分割出目标物体，再估计抓取位姿；SAM 一类的分割模型常用来给物体出掩码
• 开放词表检测（Grounding DINO）：用一句话指定要找的物体，和语言指令天然对接

• 优势：同时给出「是什么」和「在哪里」；单阶段方法实时、两阶段方法精度高；COCO 预训练权重成熟，微调成本低
• 局限：需要框或掩码标注，标注贵；NMS 等后处理有超参；小物体、遮挡、密集场景仍难；类别集合固定（开放词表方法在补这个洞）
• 适合的数据：图像和视频中含有多个、位置不定的物体；需要定位或像素级轮廓的任务

2.3.5 TCN 与 WaveNet（因果膨胀卷积）

2.3.5 TCN

2.3.5 TCN

一句话

一维卷积只往过去看（因果），每层的膨胀率翻倍，感受野随层数指数增长；处理序列时训练可以完全并行。

因果卷积：只在序列左边补零，t 时刻的输出只依赖 ≤ t 的输入，不会偷看未来。

膨胀卷积：卷积核元素之间隔 d 个位置取值：

$$y_t = \sum_{i=0}^{k-1} w_i\, x_{t - d\cdot i}$$

膨胀率逐层取 1, 2, 4, 8, …，L 层之后感受野是：

$$R = 1 + (k-1)\sum_{l=0}^{L-1} 2^l = 1 + (k-1)(2^L - 1)$$

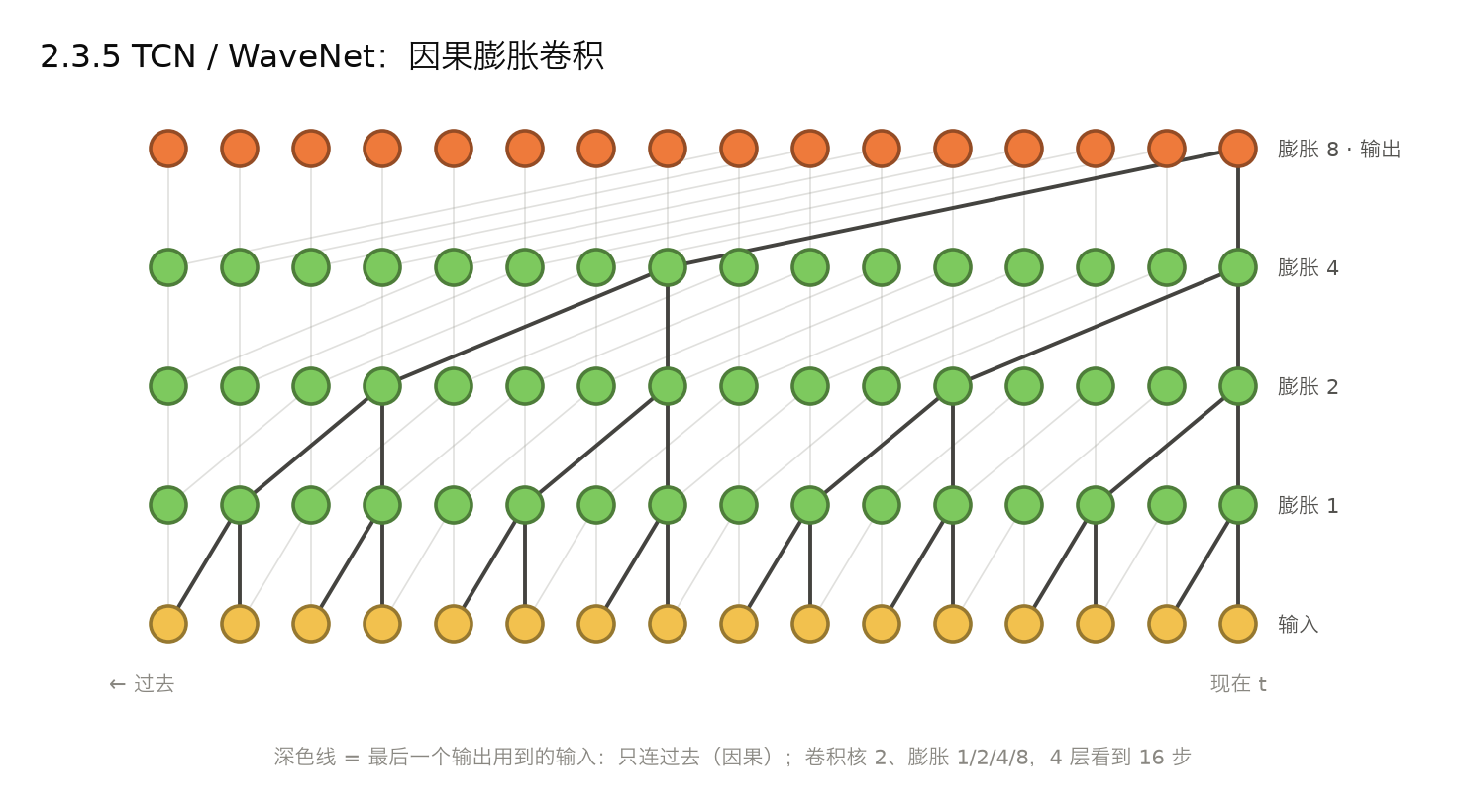

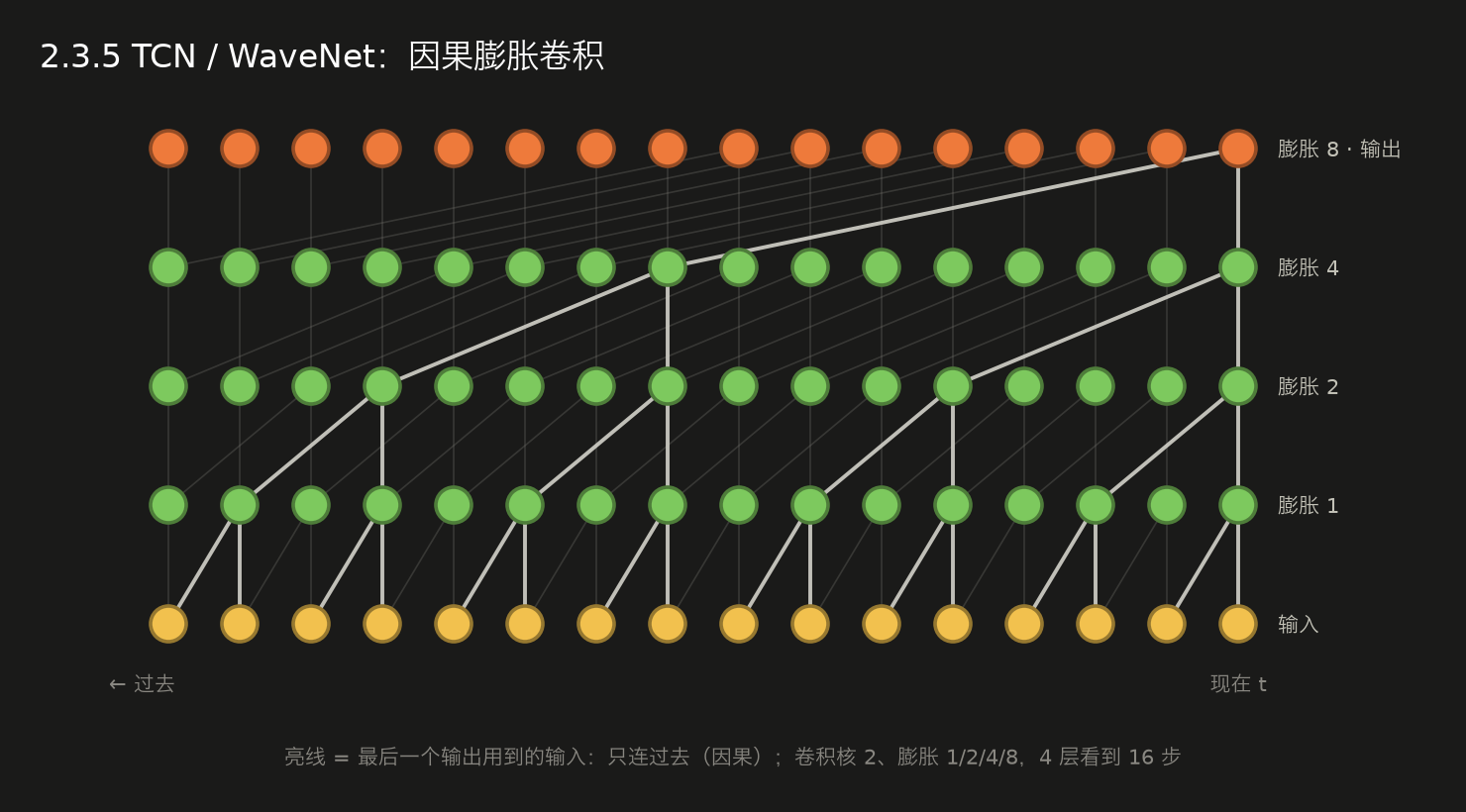

k = 3、10 层的感受野就有 2047 步。开头的架构图是 k = 2、4 层的情形，感受野 16。

WaveNet（2016）：DeepMind 用因果膨胀卷积直接生成 16 kHz 的原始音频波形，每层用门控激活 tanh(·) ⊙ σ(·)，大幅提升了语音合成的自然度。TCN（Bai 2018）：把这套结构（加残差和 dropout）用于一般序列建模，在多个基准上和 LSTM/GRU 持平或更好。

import torch
import torch.nn as nn
import torch.nn.functional as F

class CausalConv1d(nn.Conv1d):
    """只在左边补零：t 时刻的输出只看 ≤ t 的输入"""
    def __init__(self, cin, cout, k, dilation=1):
        super().__init__(cin, cout, k, dilation=dilation)
        self.left_pad = (k - 1) * dilation

    def forward(self, x):
        return super().forward(F.pad(x, (self.left_pad, 0)))

class TCNBlock(nn.Module):
    def __init__(self, ch, k, dilation):
        super().__init__()
        self.net = nn.Sequential(CausalConv1d(ch, ch, k, dilation), nn.ReLU(),
                                 CausalConv1d(ch, ch, k, dilation), nn.ReLU())

    def forward(self, x):
        return x + self.net(x)                                   # 残差

class TCN(nn.Module):
    def __init__(self, in_ch, ch=32, k=3, n_levels=6, out_dim=1):
        super().__init__()
        self.inp = nn.Conv1d(in_ch, ch, 1)
        self.blocks = nn.Sequential(*[TCNBlock(ch, k, 2 ** i) for i in range(n_levels)])   # 膨胀 1,2,4,…
        self.out = nn.Conv1d(ch, out_dim, 1)

    def forward(self, x):                                        # x: (B, C, T)
        return self.out(self.blocks(self.inp(x)))                # (B, out_dim, T)：每个时刻一个输出

k, L = 3, 6
print("感受野:", 1 + 2 * (k - 1) * (2 ** L - 1), "步")           # 每块两层卷积 → 253

# 因果性检查：改动 t ≥ 100 的输入，t < 100 的输出不变
torch.manual_seed(0)
model = TCN(in_ch=6)                                             # 比如 6 维力/力矩信号
x = torch.randn(1, 6, 200)
x2 = x.clone(); x2[..., 100:] = torch.randn(1, 6, 100)
print("因果:", torch.allclose(model(x)[..., :100], model(x2)[..., :100]))

# 单步预测：用 ≤ t 的观测预测 t+1
t = torch.arange(4000).float()
sig = torch.sin(0.05 * t) + 0.5 * torch.sin(0.31 * t) + 0.3 * torch.sin(0.017 * t) + 0.05 * torch.randn(4000)
x_in, y_tgt = sig[:-1].view(1, 1, -1), sig[1:].view(1, 1, -1)
model = TCN(in_ch=1, ch=16, n_levels=5)
opt = torch.optim.Adam(model.parameters(), lr=3e-3)
for step in range(300):
    loss = F.mse_loss(model(x_in)[..., :3000], y_tgt[..., :3000])   # 只用前 3000 步训练
    opt.zero_grad(); loss.backward(); opt.step()
with torch.no_grad():
    test = F.mse_loss(model(x_in)[..., 3000:], y_tgt[..., 3000:]).item()
naive = F.mse_loss(x_in[..., 3000:], y_tgt[..., 3000:]).item()  # 基线：明天 = 今天
print(f"后 {y_tgt.size(-1) - 3000} 个预测目标的测试 MSE：TCN {test:.4f}，「下一步等于这一步」基线 {naive:.4f}")

典型例子

• 语音合成：WaveNet 2017 年起用于 Google Assistant 的语音
• 时间序列预测与分类：传感器数据、能耗、交通流量
• 动作分割：MS-TCN 把手术视频、做菜视频逐帧标注成动作阶段
• 机器人：力/力矩、IMU、触觉阵列等高频信号的编码，延迟固定、可以流式计算

• 优势：训练时所有时间步并行；梯度路径短而稳定（不像 RNN 沿时间连乘）；感受野可以精确设计；推理延迟固定
• 局限：记忆长度被感受野硬性限制，超出范围的完全看不到；流式推理要缓存感受野内的历史；长程的、依赖内容的关系不如注意力灵活
• 适合的数据：一维时间序列与音频：传感器流（力、触觉、IMU）、语音波形、金融序列；需要严格因果、低延迟的在线预测

2.3.6 转置卷积网络 〔图：DN〕

2.3.6 转置卷积网络

2.3.6 转置卷积网络

一句话

卷积网络倒过来用：从一个小特征图或向量出发，用转置卷积逐层放大分辨率，生成图像或掩码。

图中的 DN（Deconvolutional Network）就是 DCN 的镜像：输入很少，经过卷积核和池化单元逐层「展开」，输出很多。

「反卷积」只是个名字：它做的是转置卷积（也叫分数步长卷积），在数学上等于「普通卷积对输入求梯度」那个线性映射，并不能还原卷积之前的输入。名字来自 Zeiler 2010 / 2014 年的工作，他们用这类网络把卷积网络的中间特征映射回像素空间，看每个神经元在响应什么。

输出尺寸（不膨胀时；膨胀率为 d 时把 k 换成 d(k − 1) + 1）：

$$H_{\text{out}} = (H_{\text{in}} - 1)\times s - 2p + k + \text{output\_padding}$$

棋盘格伪影：步长 2、卷积核 3 时，相邻输出像素被覆盖的次数不一样，生成的图像会出现格子纹。常见的替代写法是先最近邻或双线性插值放大，再接一个普通卷积。

import torch
import torch.nn as nn

class Decoder(nn.Module):
    """向量 → 图像：每层转置卷积把分辨率翻倍"""
    def __init__(self, z_dim=64, out_ch=3):
        super().__init__()
        self.fc = nn.Linear(z_dim, 128 * 4 * 4)
        self.net = nn.Sequential(
            nn.ConvTranspose2d(128, 64, 4, stride=2, padding=1), nn.BatchNorm2d(64), nn.ReLU(),   # 4 → 8
            nn.ConvTranspose2d(64, 32, 4, stride=2, padding=1), nn.BatchNorm2d(32), nn.ReLU(),    # 8 → 16
            nn.ConvTranspose2d(32, out_ch, 4, stride=2, padding=1), nn.Sigmoid())                 # 16 → 32

    def forward(self, z):
        return self.net(self.fc(z).view(-1, 128, 4, 4))

print("向量 → 图像:", tuple(Decoder()(torch.randn(8, 64)).shape))       # (8, 3, 32, 32)

# 避免棋盘格的写法：先插值放大，再普通卷积
up = nn.Sequential(nn.Upsample(scale_factor=2, mode="nearest"), nn.Conv2d(64, 32, 3, padding=1))
print("插值 + 卷积:", tuple(up(torch.randn(1, 64, 8, 8)).shape))         # (1, 32, 16, 16)

# 转置卷积 = 普通卷积对输入求导的那个线性映射
torch.manual_seed(0)
conv = nn.Conv2d(1, 1, 3, stride=2, padding=1, bias=False)
x = torch.randn(1, 1, 8, 8, requires_grad=True)
y = conv(x)                                                            # 8×8 → 4×4
g = torch.randn_like(y)
(grad_x,) = torch.autograd.grad(y, x, g)
tconv = nn.ConvTranspose2d(1, 1, 3, stride=2, padding=1, output_padding=1, bias=False)
tconv.weight.data = conv.weight.data.clone()
print("转置卷积 = 卷积的梯度映射:", torch.allclose(tconv(g), grad_x, atol=1e-6))
# 但它不是卷积的逆：
print("能还原输入吗:", torch.allclose(tconv(y), x, atol=1e-2))

典型例子

• DCGAN 的生成器：100 维噪声经四层转置卷积变成 64×64 图像
• 语义分割：FCN 用转置卷积把低分辨率的类别图放大回原图尺寸
• 自编码器、VAE 的图像解码器
• 可视化：Zeiler & Fergus（2014）用反卷积网络显示卷积网络各层神经元对应的图像模式

• 优势：可学习的上采样，能从低分辨率特征生成高分辨率输出；和卷积编码器对称，自然组成编码-解码结构
• 局限：棋盘格伪影；单独使用时缺少细节，通常需要 U-Net 那样的跳线
• 适合的数据：输出是网格数据的任务：图像生成、分割掩码、深度图、超分辨率、隐向量解码
